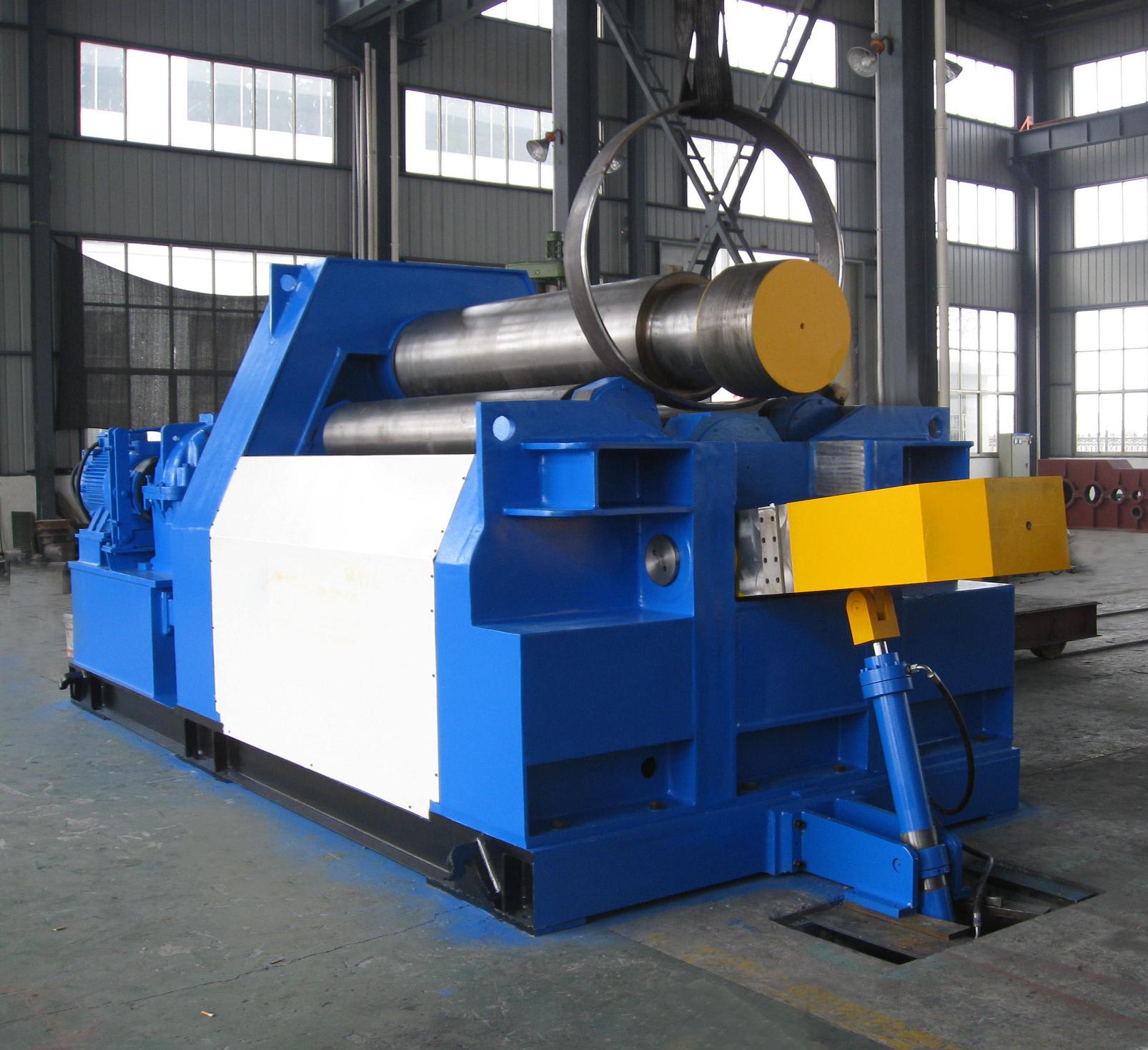

數控四輥卷板機的結構講解
卷板機是卷板設備的一種形式，適用于金屬板材的彎曲成形工作，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能，剩余直邊小，工作效率高，并可卷板機上對金屬板材進行粗略校平等功能。
數控四輥卷板機是金屬板材彎曲、校正機械，專用于金屬板材的成形彎曲工作。各種規格的筒形、弧形工件的預彎、卷曲成形可在一次上料后完成，借助輔助裝置，可以進行錐形筒體的卷制。還可以對金屬板材進行粗略的整形工作。
四輥卷板機可以不借助其它設備模具，直接預彎板材端部，它可以不要板材調頭，而卷成工件。這樣不僅提高了效率，保證了工件質量，而且工藝簡單，操作方便，減輕工人的勞動強度。
數控四輥卷板機的結構講解
（1）上輥裝置
上輥裝置主要由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。上輥為卷板機的重要部件，上輥兩端軸頸采用特寬型雙列調心滾子系列軋機滾動軸承，由于采用調心滾子軸承，有利于主輥傾斜，便于卷錐。兩主油缸提供卷制板材所需的加壓力。
(2) 水平移動裝置
水平移動裝置由移動電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機構帶動上輥裝置的水平移動，實現板材的非對稱卷制。
（3）下輥裝置
下輥裝置由下輥、下輥軸承座、輸入齒輪、滑動軸承等組成。下輥為卷板機的重要部件，它適用于常溫條件下和低速重載場所。
(4) 托輥裝置
托輥裝置由托輥、斜楔機構、托輥調節手輪等組成。托輥共一組，根據卷制板材規格的負荷大小，分別進行上下調節。
（5）主傳動裝置
由主電機、電液推桿制動器、圓柱齒輪減速機、輸出齒輪組成。
（6） 翻倒裝置
翻倒裝置由滑枕、翻倒油缸等組成。裝于翻倒機架一側，用于翻倒機架的翻轉及恢復。翻倒裝置的翻倒，便于制品沿輥?zhàn)拥妮S向方向取出。
（7）液壓系統
上輥施壓、倒頭全部運動由一個液壓站集中控制。整個系統由液壓泵站、電磁閥、疊加閥、油缸和管路組成 。所有閥件及輔件均為板式集成塊連接。為了保證液壓系統有效工作，設有保護裝置。
（8）電控系統
設備電控系統包括電控柜、操作控制臺、手持式控制盒等。本機器的主開關具有短路保護和主電機的過載保護功能。一臺主電機驅動下輥旋轉，一臺電機驅動上輥水平移動，一臺電機驅動一套液壓泵站，具有短路過熱保護，電機的正反轉由交流接觸器控制；控制電路采用PLC可編程控制器控制，繼電器少，動作可靠。
